远程无线视频监控系统应用场景与拓扑结构图

发表时间:2019-08-08 09:10作者:jsacctv

朋友们讨论了远程视频监控的应用,也有很多朋友询问了远程监控的实现方面,所以今天我们就来看看这方面的内容。有人问,既然无线视频监控系统如此普及,那么无线视频监控设备是否可以无处不在?


例如,在大街上,在学校里,在工厂里,在办公楼里,在建筑工地上,在公园里,在住宅区里,在河岸上,在港口码头上,甚至在森林和戈壁沙漠里。只要需要安装视频监控系统,就可以使用无线视频监控系统。


从理论上讲,无线视频监控系统受两个因素的影响,一个是距离,另一个是一些特殊情况。微波无线传输设备是无线视频监控系统中使用的一种传输设备,在传输过程中不能有障碍物,因此需要避免障碍物和干扰源。


目前,常用的定向微波无线传输设备距离不足50公里,但偶尔也有传输要求超过50公里的情况,目前一些产品的定向传输最大距离为100公里。


4G设备不仅比定向设备贵,而且一旦进入没有信号的环境就不能使用。因此,在传输距离较长,但附近没有电信信号的环境下,最好使用定向设备+ 3G/4G设备。该混合电路利用信号将信号与电信信号一起传输到环境中,然后通过3G/4G设备将信号传输到Internet服务器。


目前无线视频监控系统中常用的环境有:建筑工地、森林、电梯、隧道、船舶、公园、旅游区、农场、油田、铁路等。


接下来,简单介绍一下在这些环境下使用的无线视频监控系统的结构图:

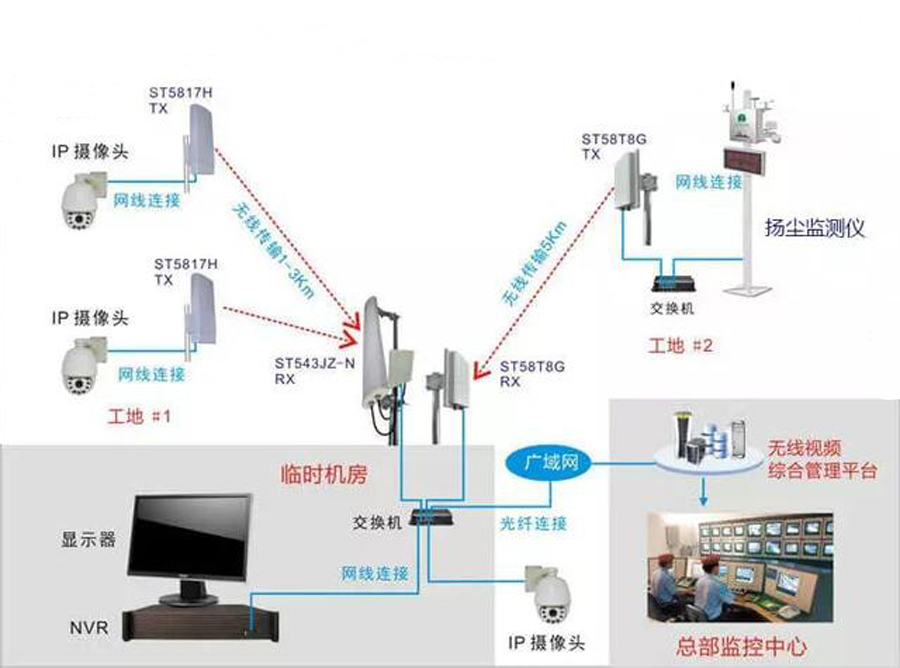

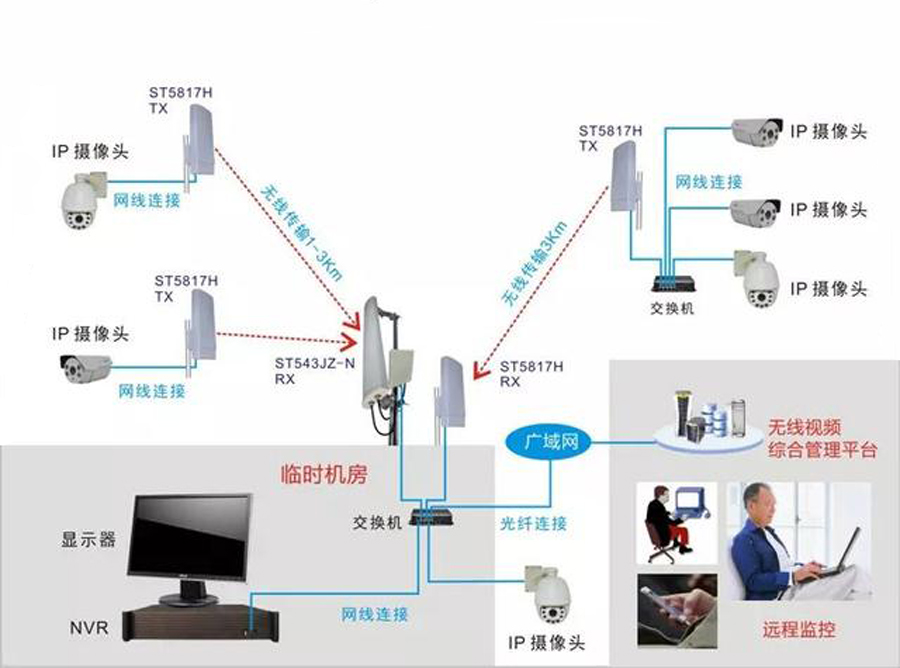

①建筑工地无线视频监控系统结构:

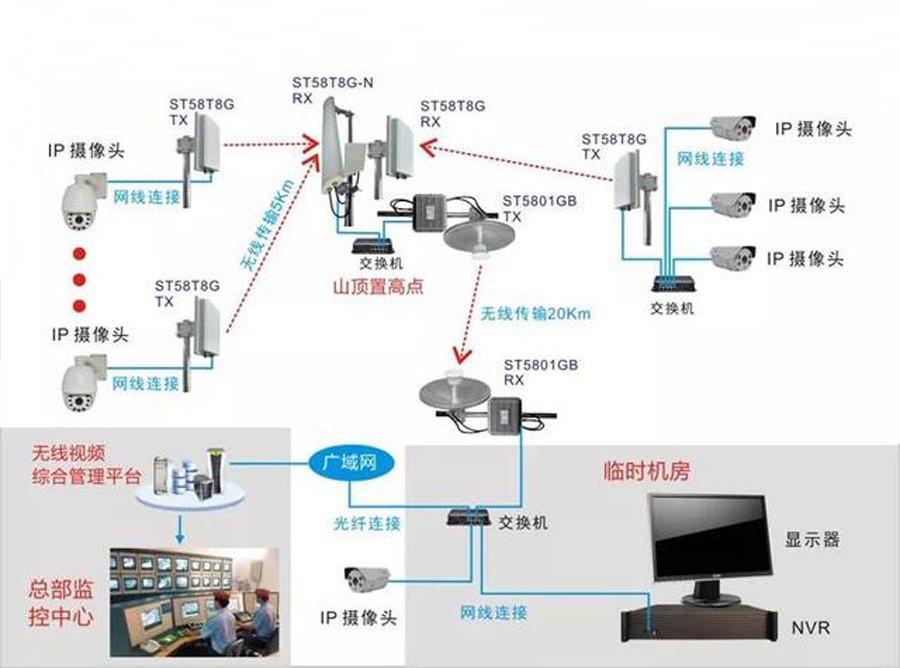

②森林防火无线视频监控系统结构:

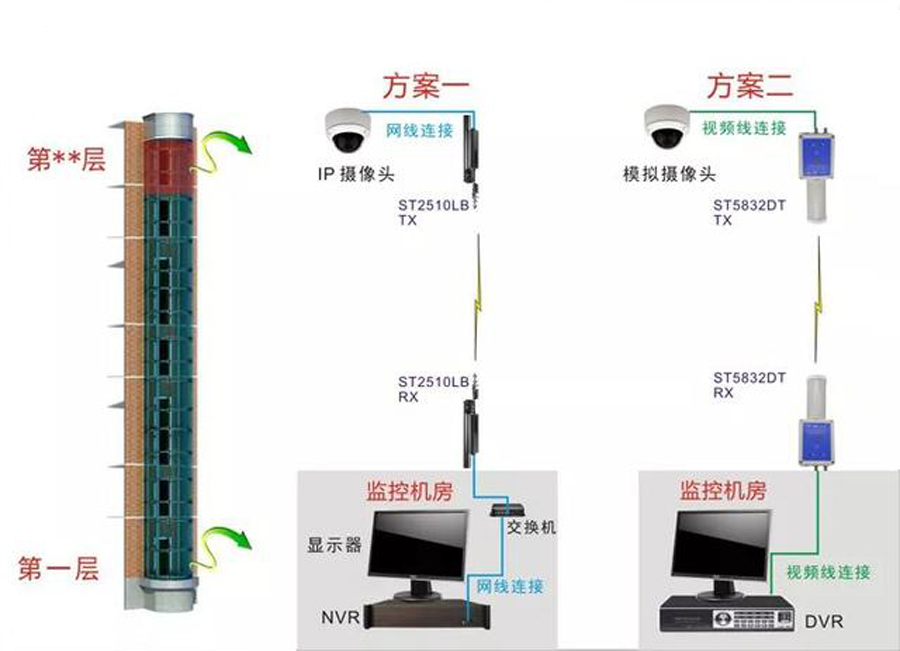

③电梯无线视频监控系统结构:

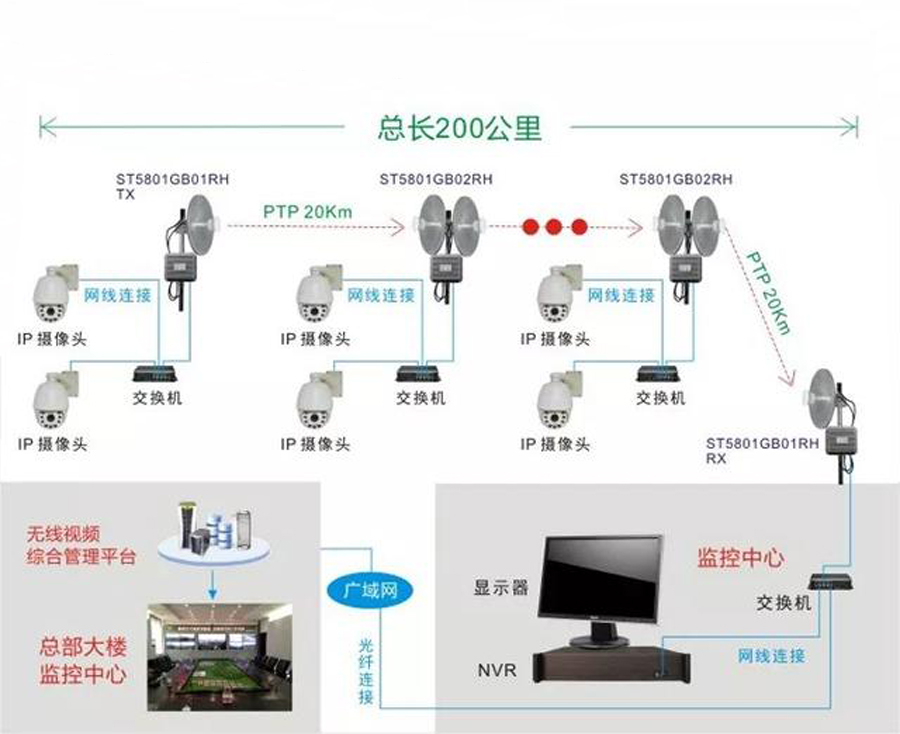

④高速公路无线视频监控系统结构:

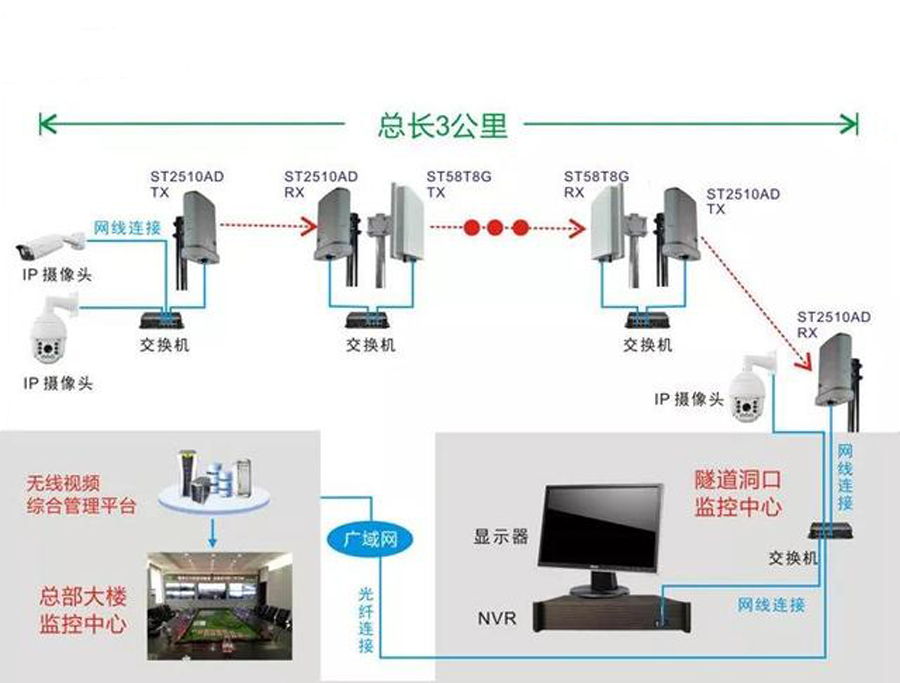

⑤隧道无线视频监控系统结构:



⑥养殖场无线视频监控系统结构:



⑦油田矿区无线视频监控系统结构:



⑧铁路无线视频监控系统结构:



⑨海上船舶无线视频监控系统结构:

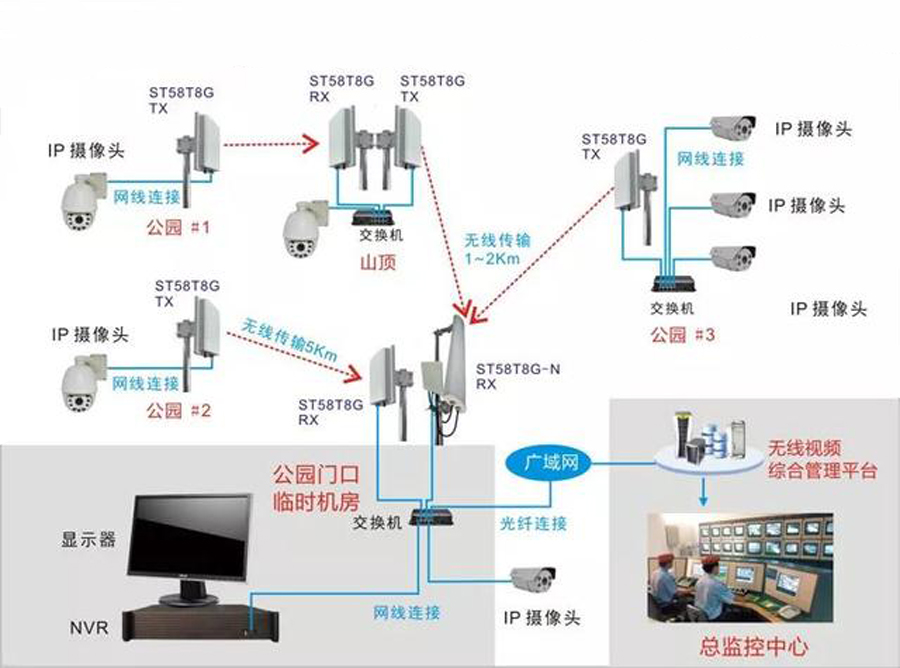

⑩旅游区无线视频监控系统结构:
