视频监控服务器和视频存储服务器在视频监控技术方案中的应用

发表时间:2019-07-30 08:42作者:jsacctv



视频监控服务器


一、需求描述

学校原有监控系统监控点350个点,要求保持原有系统的架构不变的情况下实现如下的功能目标:

A、增加录像存储至90天;其中有200路以720P[2048]的码率进行存储录像;有150路以D1[1024]的码率进行存储录像。

B、在350个监控点中根据需要把指定监控点的数据[主要是实时视频流和录像数据]通过GB/T28181-2016的方式与上级部门的平台进行同步。

C、校内通过管理平台系统可实现在专网内通过授权用户以B/S或C/S的方式预览和回放指定通道的视频或录像。

D、新增系统支持以ONVIF、RTSTP、主流品牌SDK的方式接入不同品牌的网络摄像机实现多个品牌的设备共用一套管理系统的目标。


二、解决方案产品推荐

  1. 在不改变单位原来监控系统架构的前提下,通过增加交换信息点和微功耗存储转发服务器实现录像存储扩容至 90天;及重要监控点的实时音视频和录像数据通过GB/T28181可与当地上级部门的网络视频监控系统或公安网天眼平台进行对接; 推荐使用杰士安嵌入式16盘位微功耗GB/T28181存储转发网关一体机;该一体机集视频存储服务器流媒体服务器GB/T28181网关于一体;下联支持ONVIF、海康、大华等主流品牌摄像机接入,上联可通过GB/T28181与第三方平台进行对接。

  2. 校内实现本地网络数字化管理和调度的音视频管理目标推荐使用杰士安的视频综合管理平台JSA-6NVRLCMS系列;同时可与远程视频监控软件端安防综合管理平台实现级联互动。


三、系统应用拓朴图

网关-系统应用拓朴图


四、网络视频监控系统的工作原理

视频监控软件/安防综合管理平台的功能和原理网络视频监控系统的工作原理


  • CMS业务管理服务

负责处理监控的业务逻辑,进行权限等控制。根据业务逻辑需要,会发送命令给DMS设备管理服务器、MTS转发服务器、SS存储服务器等进行处理。视频监控系统的容错、负载均衡、动态集群等都在CMS上实现。

  • DMS设备管理服务

负责进行设备管理,向设备执行查询配置命令,向设备发送操作命令,收集设备网管信息,收集报警信息并执行报警联动策略。

  • SS监控存储服务

通过MTS转发服务器向前端设备获取音视频数据,中心存储、回放,设备端录像的查询、回放、下载等操作,执行存储计划。

  • MTS流媒体转发服务

负责从前端设备上获取音视频数据,以标准流媒体协议转发给客户端、存储服务器;实现媒体数据的一对一、一对多、多对多转发。

  • 扩展功能模块

联动报警、智能分析、门禁管控、智慧社区等功能模块在平台标准版中没有,可以根据项目业务应用需求进行选配增值功能模块或定制开发。


五、视频监控系统方案功能特点

视频监控系统方案功能特点


六、视频安防监控系统服务器端功能简述

1用户管理admin修改用户信息,包括用户名,密码等信息
主控界面主控管理界面快捷键
登出登出系统
2平台信息A.显示软件名称、软件版本、编译日期
B.显示系统ip,端口
C.显示数据库ip,端口和数据库名称
3系统服务服务设置配置服务器设备信息
存储服务存储服务器配置,在平台下可配置N台存储服务器
转发服务转发服务器配置,在平台下可配置N台存转发服务器
容错服务为了保证安全,可提供平台容错功能,相互心跳备份,分布式架构,在CMS下统一布署
域信息配置域信息
4系统用户用户管理添加、删除、编辑管理员和操作员
权限组添加、删除、编辑管理员组和操作员组
OEM组添加、删除、编辑OEM组用户
5监控配置设备管理添加、删除、编辑设备
权限管理配置管理员组与操作员组权限
存储计划配置设备存储计划
报警联动配置设备报警
报警信息显示设备报警信息
百度地图配置设备与百度地图定位邦定;[可选模块]
矢量地图配置设备与矢量地图定位邦定;[可选模块]
6其他/日志组织结构添加、删除、编辑组织结构信息
系统日志查询所有的操作日志
7用户应用监控系统A.登出系统,以操作员用户进入监控系统
B.监控系统功能介绍请参考其操作手册
8配置管理组织结构多个组织结构中管理多个设备的权限组
控制键盘配置控制键盘参数,编辑设备编号
9增值服务报警管理服务器整合第三方报警管理平台/提供SDK二次开发;可选模块
智能分析服务器整合数据挖掘智能分析/提供SDK二次开发;可选模块


七、综合安防平台C/S和B/S客户端功能简述

1预览多窗口实时监视,云台控制,通道快捷功能等。
2回放查询设备录像进行回放和下载。
3地图查看电子地图
4矩阵配置解码器上墙
5管理对设备视频进行存储管理
设置轮巡计划
电子地图设置
告警联动设置
6配置语言设置,开机启动,自动启动录像计划,恢复预览
报警配置,时间校准,录像图片的存储路径,录像空间等设置
报警日志保存设置,用户配置导入导出等。
7设备列表以“目录树”形式显示已增加的设备,设备监控通道信息
8云台控制单击按钮控制云台的方向,摄像机的变倍、聚焦、光圈,云台设置,设置预置点、线扫、巡迹、巡航等
9快捷工具栏快速定位到快捷功能
10预览窗口多画面实时监视设备视频图像,单击按钮执行录像,抓拍,对讲,监听
11视频控制对监视中的视频抓图、录像、开关伴音
12画面分割单击切换视频显示窗口(一画面、四画面、六画面、八画面、九画面、十六画面、二十五画面、三十六画面);>36画面需定制
13报警信息栏显示设备报警日志等消息
14设置锁定软件:软件锁定,锁定后需要密码来解锁;修改密码:修改软件密码设备
管理:添加删除设备、设备编辑
用户管理:增加删除用户,用户编辑


八、视频综合管理平台在视频监控技术方案中的典型应用

█ 网络视频监控系统常规典型应用网络视频监控系统常规典型应用


█ 连锁机构视频监控系统方案典型应用

连锁机构视频监控系统方案典型应用

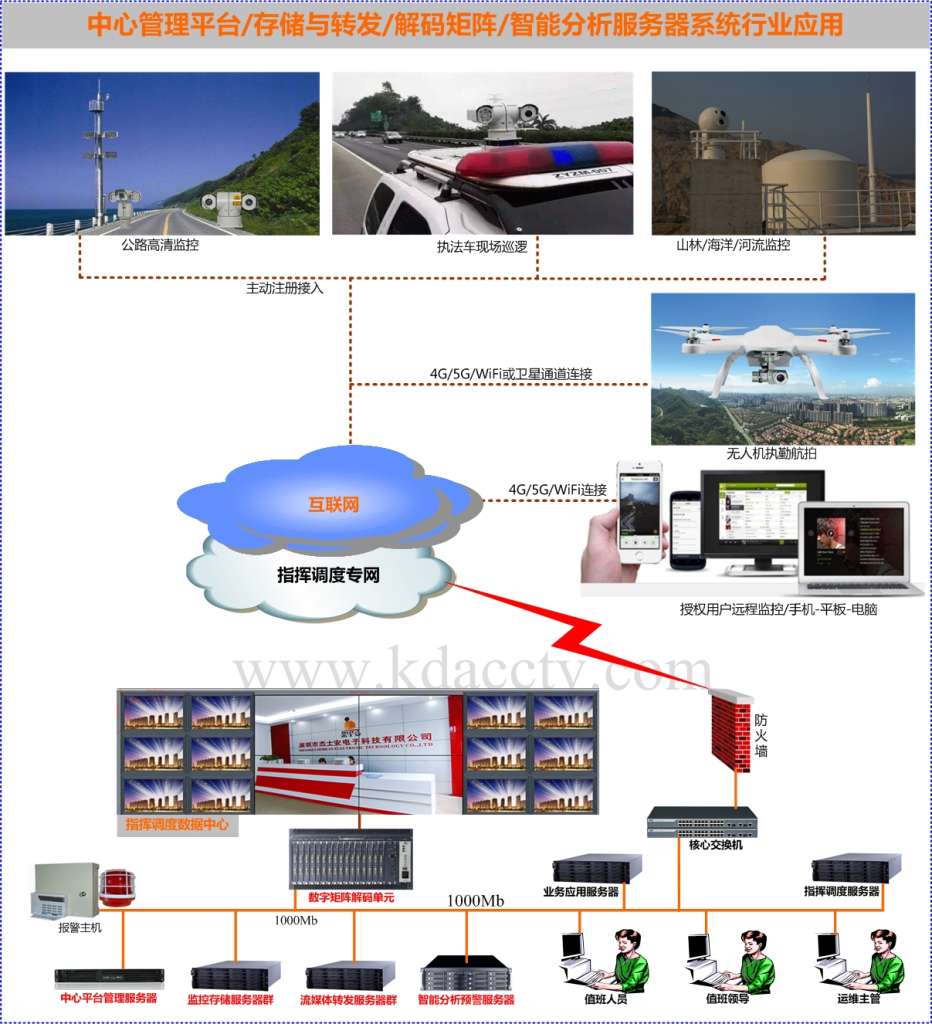

视频监控软件系统行业项目典型应用

视频监控软件在系统行业项目典型应用
